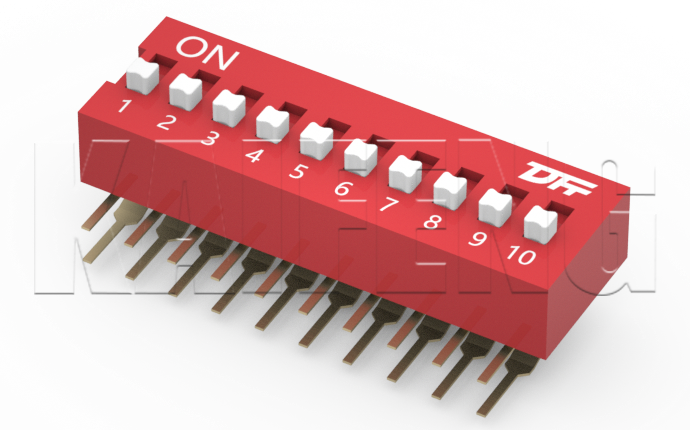

撥碼開關 KF1003
撥碼開關 材質電鍍:UL94V-0 工程塑料,黑色 上蓋:UL94V-0 工程塑料,紅色 藍色 黑色 推鈕:UL94V-0 工程塑料,白色端子:磷青銅鍍金 電氣性能電氣壽命:在電壓24VDC電流25mA之下測試,可來回撥動2000次開關不常切換的額定電流:100mA,耐壓50VDC開關經常切
顏色
  • 凱峰電子
線數
  • 01P
  • 02P
  • 03P
  • 04P
  • 05P
  • 06P
  • 07P
  • 08P
  • 09P
  • 10P
  • 11P
  • 12P
凱峰電子 凱峰電子
咨詢更多
凱峰電子 凱峰電子
產品參數
凱峰電子 凱峰電子
產品圖紙
產品圖紙 材質說明 電氣性能 機械性能 產品重量 焊接和清洗過程
產品圖紙
凱峰電子
材質說明
  • 底座
    UL94V-0 工程塑料,黑色
  • 上蓋
    UL94V-0 工程塑料,紅色 藍色 黑色
  • 推鈕
    UL94V-0 工程塑料,白色
  • 端子
    磷青銅鍍金
電氣性能
  • 電氣壽命
    在電壓24VDC電流25mA之下測試,可來回撥動2000次
  • 開關不常切換的額定電流
    100mA,耐壓50VDC
  • 開關經常切換的額定電流
    25mA,耐壓24VDC
  • 接觸阻抗
    a初始值最大50mΩ,b測試后最大值100mΩ
  • 絕緣阻抗
    最小100MΩ,500VDC
  • 耐壓強度
    500VAC/1分鐘
  • 極際容量
    最大5pF
  • 回路
    單接點單選擇
機械性能
  • 操作力
    10N(最大)
  • 推鈕行程
    2.00mm
  • 使用溫度
    -40℃~+85℃
  • 儲存溫度
    -40℃~+85℃
產品重量
  • 產品凈重
    2.32 g
  • SPQ
    17pcs
  • 包裝方式
    管裝
  • MOQ
    816pcs
  • 包裝方式
    箱裝(525X290X240mm)
焊接和清洗過程
  • 在所有操作過程中,請確保開關在“OFF”位置
    -
  • 波焊
    推薦焊錫溫度在260±5℃,5秒以內
  • 手焊
    使用30瓦烙鐵控制溫度在320℃±5℃,焊接時間3秒以內
  • 清洗過程
    清洗使用超音波方式,能給予更好效果,使用蒸汽方式時,溫度不可超過51℃
